| 产品特性：便携 | 是否进口：否 | 产地：北京 |
| 加工定制：是 | 品牌：清正分毫 | 型号：QZNHS-25 |
| 测量范围：-20~20KW/M2 | 耐温：-180 ~ +140℃ | 精度：3% |
| 标称灵敏度：1.2μV·W/M2 | 导线：3 米长四芯专用电缆 | 热阻值：0.006℃/W/M2 |
| 尺寸：感应面尺寸：20×20mm |
产品特点
? 超薄 — 0.4mm 厚
? 工作温度范围广
? 线性输出
? 高精度
? 热阻低 0.006°C/（W/m2）
? 内置 T 型热偶
? 可屏蔽磁场干扰
应用领域
包括但不限于：
? 建筑节能
? 生物医疗领域
? 气象与地热
? 空调与制冷
? 火灾及其防火设备试验
? 热传递过程控制
? 材料的保温性能测试
? 建筑物围护结构性能测试
技术规格

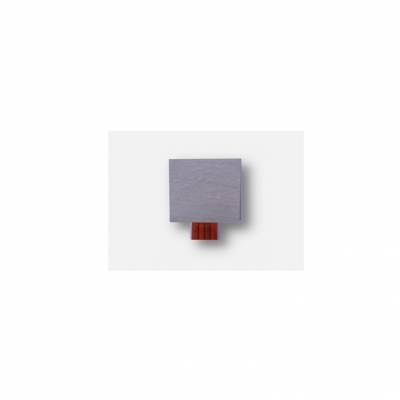

型号 QZNHS-25
尺寸 25 x 25 x 0.4mm（长 x 宽 x 厚），感应面尺寸：20×20mm
量程 -20~20KW/M2
耐温 -180~140℃
标称灵敏度（Ks） 1.2μV·W/M2
精度 3%
响应时间 300ms
导线 3 米长四芯专用电缆（可在订购时***长度）
内置 T 型热电偶 是
热阻值 0.006℃/W/M2
其他 可定制防水（订购时说明）
操作简介
使用合适的导热硅脂，双面胶带，压板，夹具将传感器固定在物体表面，再将传感器通
过合适的导线与记录仪或数采连接，可测得传感器产生的直流电压信号。
一般而言，QZNHS-25 传感器可以应用于平面热损失测量.对于曲面热损失测量，可以
选择柔性长条状系列即可。当传感器和换热表面达到热平衡时，传感器所产生的直流电压
和实际热流成比例，这个比例值 Ks 即为传感器的灵敏度值。每个传感器出厂时都会经过严
格的标定并给出对应的 Ks 系数值，测得的电压值÷这个系数值即可得出实际的热流值。
